CANM8 Cannect Can-väylä ohjainlaite - HIGHBEAM 4

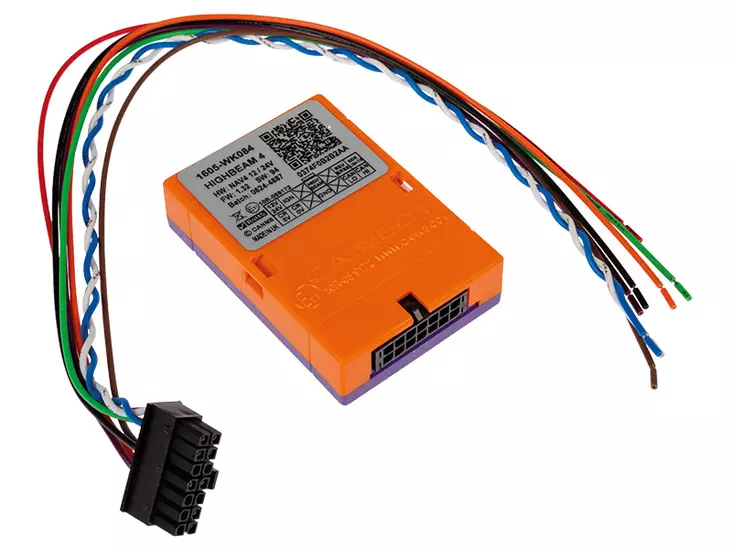

CANM8 Cannect Highbeam 4 Can-ohjainlaite

CANM8 valmistama Can-ohjainlaite Cannect Highbeam 4 on suunniteltu erityisesti käytettäväksi lisävalon asennuksessa, lisäksi ohjainlaitteella saadaan "virta päällä", "parkkivalo" ja "peruutus" -signaalit niitä tarvitsevien lisälaitteiden ohjaamiseen.

• Kaksi aiempaa mallia yhdistettynä: HB3 (1605-WK038) ja HB-3R (1605-WK029)
• 4-kanavainen CAN-väylä rele CANM8 CANNECT HIGHBEAM-4
• CAN-väylällisen auton omien valojen mukaan toimivien lisäkaukovalojen kytkemiseen (releen kautta)
• Nopea ja helppo asennus
• "avain paikallaan" -toiminta mahdollistaa yhteensopivissa autoissa "virta päällä" -signaalin pysymisen aktiivisena virran katkaisun jälkeenkin, mikäli avain on yhä virtalukossa.
• Volvot 2016 ja uudemmat peruutuvalosignaalin saamiseksi käytä tuottetta 1605-WK037

Led- indikaattorin merkitykset:

	Vilkkuva punainen: Etsii CAN-tieto
	Pysyvä punainen: CAN Data vastaanotettu, mutta ajoneuvon tyyppiä ei ole vielä tunnistettu
	Pysyvä vihreä: CAN Data vastaanotettu ja ajoneuvo tyyppi on tunnistettu.
	Vilkkuva vihreä: Nopeustieto saatu onnistuneesti

Kytkentä:

• Valkoinen - CAN Hi
• Sininen - CAN Lo
• Musta - Maa
• Punainen - 12V/Virta
• Liila - Sytytysvirta: 12V kun sytytysvirta +15 on kytketty
• Oranssi - Parkkivalo: 12V (1A max) kun parkkivalot on kytketty päälle, voidaan käyttää lisävalon parkkivalon kytkentää varten
• Vihreä -Peruutusvalo: 12V kun vaihde on kytketty peruutusvaihteelle
• Ruskea - Lisävalotieto: 12V kun pitkät valot on kytkettynä
