Modernum Digital Lightning 1200 Can-ohjainlaitesarja

Modernum Digital Lightning 1200 Can-ohjainlaitesarja lisävalon asennukseen

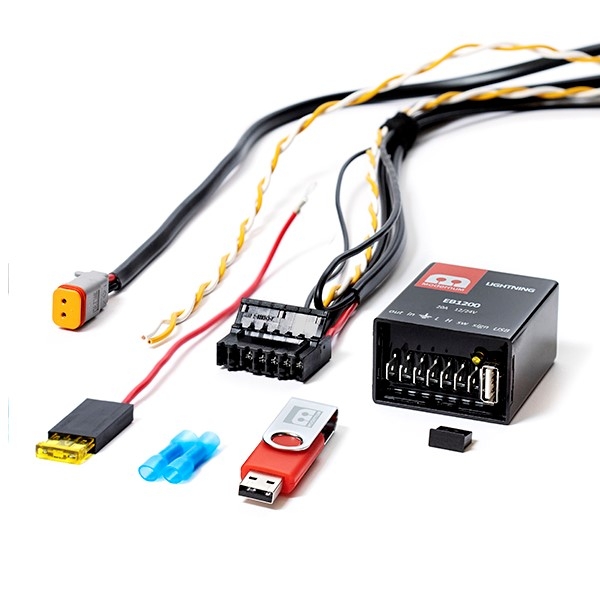

Uudempien autojen lisävaloasennukseen tarvittava Can-väylä ohjainlaitesarja. Tämän ohjainlaitteen asennuksessa ei tarvitse erillistä relejohtosarjaa. Sarja sisältää kaiken tarvittavan yhden lisävalon asennukseen. Asennus tapahtuu konehuoneessa, johdotuksia yms ei tarvitse viedä/tehdä matkustamoon. Sopii monille uusille ajoneuvoille, joissa pitkät valot ovat led- tai xenon-tekniikalla ja joiden pitkien valojen herätettä ei saada polttimon virtajohdosta perinteiseen tapaan. Modernum Can-ohjainlaitesarja ottaa herätevirran suoraan auton umpiolta, Can-HI ja Can-LO-johdoilta.

• Ohjainyksikkö, joka nappaa can-väylästä pitkien valojen signaalin, ja ohjaa lisävaloa tämän signaalin mukaan.
• Kaikki asentaminen tapahtuu konehuoneessa
• Päivitettävissä ja jatkuva tuotetuki mahdollistaa sen, että johtosarja tukee aina uusimpiakin automalleja.
• Sama laite voidaan ohjelmoida toimivaksi uudessa eri ajoneuvossa
• Johtosarjassa valmiina Deutsch DT-2 liitin ( voidaan vaihtaa toiseen liitintyyppiin)
• Ohjainlaite on ohjelmoitava ajoneuvokohtaisella ohjelmistolla, tähän tarvitset tietokoneen ja mukana tulevan USB-tikun.
• Ei aiheuta vikakoodeja!

Tekniset tiedot:

• Käyttöjännite: 12/24 VDC
• Jatkuva maksimivirta: 13 A (20 A ilman DT-kytkintä)
• Suojattu: Kyllä
• Reletyyppi: Elektroninen (puoljohde)
• Virrankulutus: 3,6 mA
• Mitat (ECU): 60 x 50 x 32 mm
• Digitaalinen tulo: Kyllä (CAN bus)
• Analoginen tulo: Kyllä
• E-hyväksytty: Kyllä

Yhteensopivat automallit löydät tästä listauksesta!

Digital Lightinin 1200 asennusohje:

Asenna johtosarja ensin autoon ja ohjelmoi ohjainyksikkö asennuksen jälkeen
autokohtaisella ohjelmistolla.

Automallikohtaisen ohjelmiston lataus USB-tikulle:

• Aseta tyhjä USB-tikku tietokoneen vapaaseen USB-porttiin.
• Siirry tähän osoitteeseen
• Valitse pudotusvalikosta auton merkki, malli, vuosimalli ja valojen tyyppi.
• Lataa tiedosto. Tyypillisesti tiedosto latautuu ”Downloads” kansioon.
• Pura tiedostopaketti klikkaamalla sitä hiiren oikealla napilla ja valitse aukeavasta valikosta ”Pura kaikki / Extract all”.
• Siirrä tai kopioi purettu txt-tiedosto USB-tikulle.

Ohjainlaitteen ohjelmointi:

• Varmista että ohjainlaitteella on käyttöjännite (12V / 24V)
• Poista ohjainlaitteen USB-portista suojakansi
• Liitä USB-tikku, jossa on purettu ”candy.txt” tiedosto, ohjainlaitteen USBporttiin
• Ohjainlaite ohjelmoi itsensä automaattisesti. Keltainen LED palaa
  ohjelmoinnin ajan (noin 5 sek.) ja kun LED sammuu on ohjelmointi valmis
• Irrota USB-tikku ohjainlaitteesta ja laita suojakansi takaisin USB-porttiin
• Testaa lisävalojen toiminta
