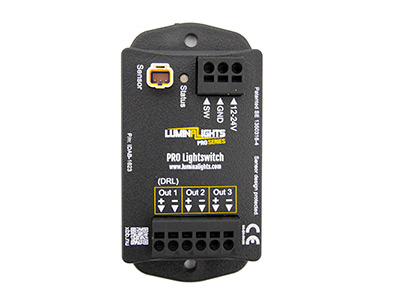

XBB LuminaLights Lightswitch Pro kytkentärele lisävaloille 12V/24V

Luminalights Lightswitch Pro-kytkentärele lisävaloille 12V/24V

XBB Lightswitch Pro releen avulla lisävalot voidaan asentaa myös uudempiin autoihin, jossa perinteistä relejohtosarjaa ei voida käyttää. XBB-releen Hall-tyyppinen heräteanturi asennetaan kaukovalojen virtajohdon päälle ja näin johtoja ei tarvitse rikkoa tai katkaista. Älykäs heräteanturi pystyy lukemaan kaukovalojen toimintatilan suoraan johdon päältä. Yhteensopiva useisiin CAN-väylällä varustettuihin ajoneuvoihin sekä kaikkiin ajoneuvoihin jossa ei ole CAN-väylää.

XBB-rele tunnistaa johdosta jo noin 400 mA virran, joten sarjalla voi kytkeä valot myös useimpiin xenon ja led-kaukovaloilla oleviin autoihin, joissa on saatavilla vain heikko ohjausvirta valoille. Releellä on myös helppo etsiä valoille menevistä johdoista oikea, ilman johtojen rikkomista!

• Kytke jopa kolme valoa tällä releellä ( tai kaksi valoa ja DRL päivävalotoiminto)
• XBB:n Hall-tyyppinen heräteanturi asennetaan auton omien kaukovalojen virtajohdon päälle.
• Ruotsissa valmisettu
• Yhteensopiva useisiin CAN-väylällä varustettuihin autoihin sekä kaikkiin joissa ei ole CAN-väylää
• Viereinen väyläjohto voi aiheuttaa häiriötä Hall-anturille, joten muista käyttää mukana toimitettua alumiinilevyä anturin päällä.
• Takuu 12kk. Takuu ei kata mahdollisia asennustyön kustannuksia. Emme vastaa laitteen virheellisestä asennuksesta johtuvista vahingoista tai kustannuksista.
• Tämän releen lisäksi tarvitset johdot releeltä akulle sekä releeltä lisävalolle.
• Max 10A per lähtö
• Heräteanturin kaapelin pituus:1m
• Releen HALL anturi vaatii jatkuvan virran

XBB Lightswitch Pro:n asennus

1. Kytke Hall-anturin johto valkoiseen liittimeen.

2. Poista releen sulake ja kytke virtajohdot.

3. Napsauta Hall-anturi johtoon, jonka epäilet olevan
   pitkien valojen johto. Varo Hall-anturin teräviä reunoja.

4. Käynnistä moottori ja anna käydä tyhjäkäynnillä. Varo
   moottoritilan liikkuvia osia!

5. Aseta sulake sulakkeenpitimeen. Vihreän merkkivalon
   pitäisi välähtää 4 kertaa ja jäädä sitten vilkkumaan joka
   kolmas sekunti.

6. Tarkista, että releen vihreä valo syttyy kun sytytät
   pitkät valot. Valon tulisi sammua, kun pitkät ajovalot kytketään pois. Mikäli valot toimivat päinvastoin, irrota
   Hall-anturi, käännä sitä 180° ja napsauta uudestaan
   kiinni johtoon.

Kun releen vihreä merkkivalo seuraa ajoneuvon pitkien valojen toimintaa, jatka seuraavasti:

• Irroita sulake uudelleen.

• Asenna rele moottoritilaan, lämmöltä ja kosteudelta
  suojattuun paikkaan, mahdollisimman lähelle akkua.
  Vältä asentamasta relettä tai Hall anturia starttimoottorin tai
  laturin (tai niiden hihnojen) läheisyyteen.

• Käytä releen virransyöttöön 4 mm² kaapelia, releeltä
  lisävaloille vähintään 2,5 mm² kaapelia. Erittäin tehokkaille valoille suositellaan 4 mm² kaapelia.

• Käytä releessä max. 30A sulaketta!

• Tarkista, että Hall-anturi on asennettu johdon päälle
  siten, että se on suojassa kulumiselta ja likaantumiselta.

• Kytke lisävalot Out 2 ja Out 3 -lähtöihin. Out 1 on
  tarkoitettu päiväajovalojen (DRL) kytkemiseen. Out 1 käytetään lisävalon kytkentään ainoastaan kun 2-3 lähdöt ovat jo käytössä.

• Käynnistä moottori ja aseta sulake paikoilleen mootto

Pakkauksessa mukana;

• XBB lightswitch Pro kytkentärele
• Hall anturi
• Sulakerasia johdoilla + Mini GM 30A
• Alumiiniliuska suojaamaan Hall anturia häiriöltä, kiedotaan anturin päälle ja nippusiteellä napakasti kiinni.
