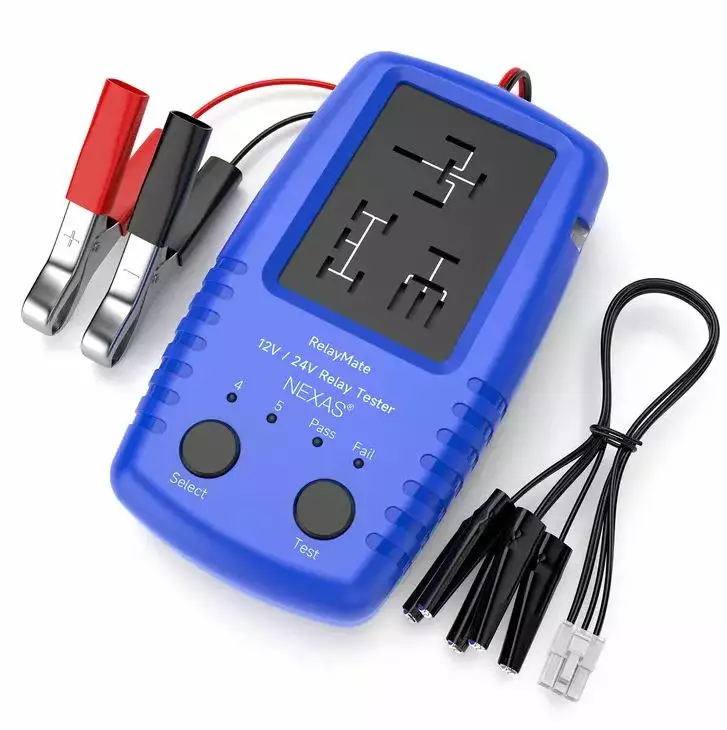

Nexas RT360 reletesteri 12/24V

Nexas RT360 reletesteri 12/24V

Testeri yleisimpien autoteollisuudessa käytettävien 12V ja 24V releiden testaukseen. Testeri antaa tuloksen koskettimien ja kelan yleisestä kunnosta/toiminnosta. Testeri tarkistaa releen ohjauspuolen syöttämällä signaalin releen käämiin samalla kun se tarkistaa releen koskettimien moitteettoman kunnon. Testeri käyttää relettä useita kertoja testin aikana. RT360 tunnistaa releen epäkunnon ja indikoi tätä punaisella merkkivalolla testin jälkeen.

• Testaa 12V ja 24V releet
• Sopii 4 ja 5-napaisille releille
• Testeriä varten tarvitset virtalähteen esim. auton akku
• Kytkinkoskettimet on kuormitettu havaitsemaan liiallinen vastus
• Tarkistaa releen kelan ja kytkimen koskettimet

Kuinka reletesteriä käytetään:
Voit valita 2 testitilaa testin tekemistä varten:

1. Tila 1: Kytke rele suoraan kiinnityskenttään;
2. Tila 2: Kytke pienet mustat krokotiilipuristimet testiporttiin, tämä tila on tarkoitettu joillekin erityisille pin-out-releille, joita ei voi kytkeä testialueeseen.

Kiinnitä virtalähteen kiinnittimet 12 tai 24 V DC-virtalähteeseen (jos virtalähde ei ole oikealla alueella, testeri ei käynnistä testiä - 12,0-15,0 volttia - 24,0-26,0 volttia.).
Valitse releen nastojen lukumäärä painamalla "Valitse"-painiketta ja vapauttamalla se. Jos nastojen valinta on väärä, testi epäonnistuu. Varmista, että olet valinnut oikean nastojen lukumäärän ja että pistoke tai mustat alligaattoriliittimet on kiinnitetty kunnolla.
Paina ja vapauta " Test"-painike.

RelayMate testaa sitten releen ja ilmoittaa testituloksen "Pass"(Testi läpäisty) tai "Fail"(Virhe releessä).

Muuta huomiotavaa!

• Vain yksi rele voidaan testata kerrallaan.
• Virtalähteen on pystyttävä syöttämään 3 ampeerin virtaa.
• Jos suoritat testejä useille releille, anna testerin jäähtyä 15 sekuntia (30 sekuntia, kun testataan 24 voltin releitä) testien välillä.
• Jotkin releet saattavat vaatia useita testejä lisäkoskettimien tai kelan liitäntäliittimien tarkistamiseksi.
