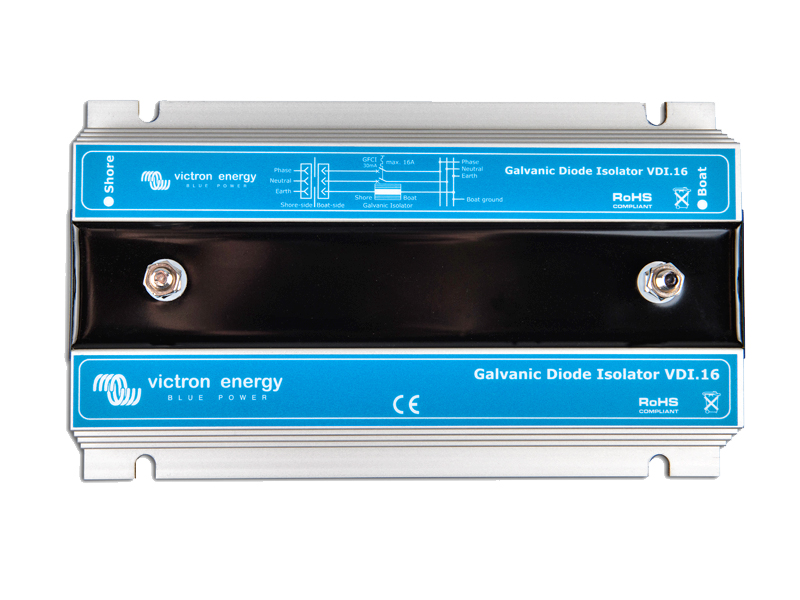

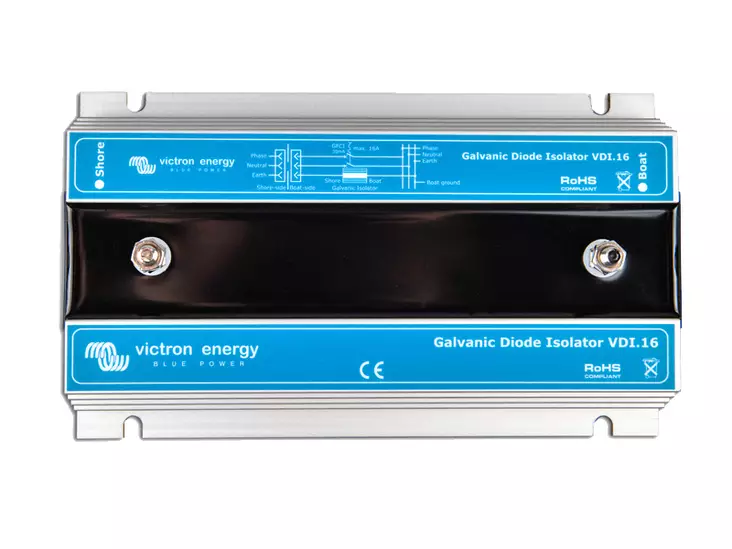

Victron Energy Galvaaninen erotin VDI-16
- Tuotekoodi: 1702-87649
- EAN: 8719076022374
Victron Energy Galvaaninen erotin VDI-16
Galvaaninen erotin estää elektrolyyttisen korroosion. Se estää matalajännitteiset DC-virrat, jotka muutoin kulkevat veneeseen maasähköliitännän suojamaajohdon kautta. Mainitut virrat voivat aiheuttaa veneen vesilinjan alaisten metallisten osien kuten potkurin, läpivientihelojen, potkuriakselin jne. syöpymistä.
Galvaaninen erotin koostuu kahdesta diodista, jotka on kytketty vastakkain rinnakkain. Mainitun tyyppinen kytkentä toimii siten, että diodit sallivat virrankulun molempiin suuntiin mutta vain tietyn kynnysjännitteen yläpuolella. Näissä erottimissa käytettyjen diodien tapauksessa kynnysjännite on noin 1,4 VDC.
Erotin asennetaan välittömästi veneen 230V:n liitännän "taakse". Galvaanisen erottimen myötäjännite on suurempi kuin tyypillisten veneenrungoissa ja osissa käytettyjen metallien potentiaaliero. Tämän seurauksena potentiaalijännite ei pääse aiheuttamaan virtaa joten galvaaninen erotin estää elektrolyyttisen virran kulun. On syytä huomata, että jos AC-virtapiirissä esiintyy (korkeampi) virhejännite, diodit sallivat virran läpikulun jolloin vikavirtasuoja katkaisee virransyötön.
Tuotteen manuaali!
Mitat: 200.00 x 120.00 x 60.00mm
Tyyppi: VDI-16A
Kuvaus: Elektrolyyttisen korroosion estoon. Galvaaninen erotin estää matalajännitteiset tasavirrat, jotka muutoin kulkisivat veneeseen maasähköliitännän suojamaajohdon kautta ja voivat aiheuttaa veneen vesilinjan alaisten metallisten osien (potkurin, läpivientihelojen, potkuriakselin jne) syöpymistä. Galvaaninen erotin koostuu kahdesta vastakkain ja rinnakkain kytketystä diodista. Diodit sallivat virrankulun molempiin suuntiin, mutta vain tietyn kynnysjännitteen yläpuolella. Näissä erottimissa kynnysjännite on noin 1.4 VDC.---Erotin asennetaan välittömästi veneen 230V:n liitännän "taakse". Galvaanisen erottimen myötäjännite on suurempi kuin tyypillisten veneenrungoissa ja osissa käytettyjen metallien potentiaaliero → potentiaalijännite ei pääse aiheuttamaan virtaa ja galvaaninen erotin estää elektrolyyttisen virran kulun. Jos AC-virtapiirissä esiintyy (korkeampi) virhejännite, diodit sallivat virran läpikulun ja vikavirtasuoja katkaisee virransyötön. Hetkellinen virtapiikki max (20 ms) 1600A, liitännät M6.
Ampeerit: 16 A
IP-luokitus: IP67
Takuu: 60
Viitearvo: 0.0
