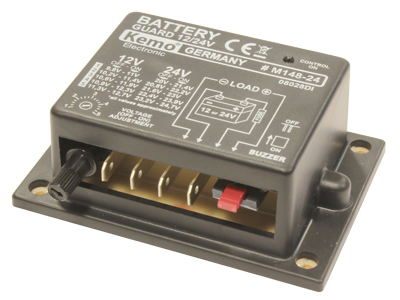

Akkuvahti 12V/24V (jännitevahti)

Akkuvahti 12V/24V (jännitevahti)

Akkuvahti estää akkua tyhjentymästä kokonaan sulkemalla ajoissa sähköä kuluttavia laitteita, kuten lämmitin, radio. Akkuvahti katkaisee virran automaattisesti kun akun virta on pudonnut asetetun arvon. Katkaisuvirta on säädettävissä portaattomasti 12V = 10,4V - 13,3V ja 24V 20V-22,2V. Laite kytkee virran automaattisesti takaisin päälle, kun akun jännite palautuu normaaliksi.

Kuormituksen kytkentöjä ei saa maadoittaa (kytkeä runkoon), koska akkuvahti kytkee toimiessaan miinusnavan päälle ja pois. Jos kytkennät on maadoitettu, akkuvahti ohitetaan maakytkennän kautta, jolloin se on tehoton.

• Käytä asennuksessa sulaketta! (kuorman mukaan)
• Liian ohut tai liian pitkä asennusjohto voi aiheuttaa virtahäviötä, jolloin yksikkö katkaisee virtaa jatkuvasti
• Katkaisujännite säädetään potentiometristä, joka on pistokkeiden vieressä
• Asenna laite paikkaan jossa ilma pääsee kiertämään ja haihduttamaan lämpöä
• Merkkiääni ennen virrankatkaisua

Muuta huomioitavaa

•  Laite toimii pienellä viiveellä, joten se ei katkaise tai kytke virtaa lyhytaikaisten virtavaihteluiden aikana. Odota muutama minuutti, että akkuvahti reagoi, ennen kuin teet säätöjä
• Laite lämpenee kuorman mukaan. Lämpö johdetaan pois laitteen pohjassa olevasta alumiinilevystä. Lisäjäähdytystä ei vaadita, jos kuormitusvirta on keskimäärin 10A
• Kun laitteen kuormitus on 10-20A, laite tulisi asentaa metallilevyn kanssa toiselle metallilevylle, jotta ylimääräinen lämpö kulkeutuisi mahdollisimman hyvin pois.

Tekniset tiedot:

• Mitat: 87x60x33mm (asennuspohjan kanssa)
• Käyttöjännite: 12V tai 24V
• Kapasiteetti: 10A ilman jäähdytystä (20A lisäjäähdytyksellä)
• Säädettävä katkaisujännite 12V: 10,4-13,3V
• Säädettävä katkaisujännite 24V: 20-22,2V
• Palautusvirta: 1,2A - 1,6A orkeampi kuin säädetty virran katkaisujännite
• Laitteen virrankulutus: <1,2mA kun ei käyttössä, 2,4mA kun LED:ssä on valo
